Agilent N5230A、N5230B、N5230C PNA-L網絡分析儀
2端口,高達6, 13.5, 20, 40, 或50 GHz

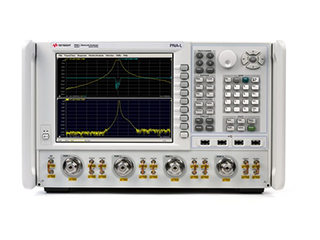

N5230A PNA-L網絡分析儀
矢量網絡分析儀N5230A主要技術指標
108 dB的動態范圍，<0.006 dB跡線噪聲
<9微秒/點的測量速度，32個通道，16,001點
支持TRL/LRM校準、晶片上、夾具內和波導測量
矢量網絡分析儀N5230A描述
安捷倫PNA-L矢量網絡分析儀隸屬于PNA系列網絡分析儀平臺，是為滿足通用網絡分析需求而設計的。其標準的功能可以幫助您迅速、簡便、精確地完成工作。
108 dB的動態范圍及0.004 dB的軌跡噪聲
<4.5 μs/點的測量速度，32條測量通道，每條通道多16,001點
支持TRM/LRM校準，提供精確的晶片、夾具和波導測量
3.5mm （插入式） 連接件
N5230A PNA-L是一款4端口、20GHz矢量網絡分析儀。該儀器可用于測量多端口平衡元件，如濾波器、雙工器和RF模塊等。Agilent N5230A PNA-L網絡分析儀配有選件240/245，有助于無線通訊、WLAN、信號完整性、航空和國防領域的射頻和微波工程師快速了解元件的特性，顯著降低測試成本和提高工作效率。
這款4端口PNA-L網絡分析儀具有低跡線噪聲（100kHz帶寬處達0.005dBrms）和高動態范圍（2GHz時為120dB），可實現更高精度和可重復操作。此外，安捷倫的可選電子校準（ECal）模塊也是一種精確的單連接校準技術，它讓工程師可以快速重復地執行高精確度的校準工作。使用Ecal，所有的雙端口、三端口和四端口校準據稱都將比機械校準快10倍。
