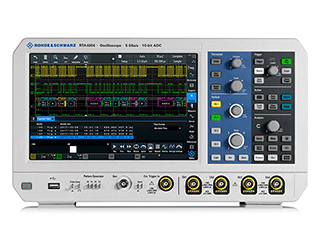

德國R&S羅德與施瓦茨示波器RTA4000系列概述
R&S®RTA4000 具備好的信號完整性和更大 迅速的深度存儲，將非凡“十”力提升到更高 水平。 羅德與施瓦茨設計出兼具低噪聲、存儲深度 和時基精度的 10 位 ADC，有助于提高波形清 晰度和測量準確度，讓您在遇到意想不到的 測量挑戰時能夠從容應對。
一般的臺式示波器不太重視信號完整性，因?yàn)閷?duì)于儀器制造 商而言，信號完整性既難以得到保證，又成本昂貴。如果用 戶希望獲得價格合適的儀器來處理日常調試和故障排查任 務，就必須降低對測量精確度的要求。R&S®RTA4000 的設 計初衷就是確保信號完整性。
與傳統 8 位模數轉換器相比，10 位模數轉換器產生的波形精 度提高了 4 倍。好的低噪聲性能確保用戶可獲得出色的垂直分辨率。除了更清晰的波形之外，您將獲得其他同類示波 器無法顯示的更多信號細節。
R&S®RTA4000 級別的示波器以往需要用戶在深存儲和快速 波形捕獲率之間做出選擇。二者各具重要性，如果必須二選 一，則您可能使用不當方法來解決實際問題。R&S®RTA4000 讓您無需選擇;它同時具備快速波形捕獲率和深度存儲，可 應對一切挑戰。
R&S®RTA4000 不僅僅是一臺示波器。它將邏輯分析儀、協 議分析儀、頻譜分析儀、波形發生器和碼型發生器以及數字 電壓表合為一體。高分辨率的電容觸控屏搭配廣受好評的用 戶界面，確保輕松使用所有這些工具。
德國R&S羅德與施瓦茨示波器RTA4000系列特點
信號分析：快速獲取結果
可查看存在于大信號中的小信號細節
R&S®RTA4000 使用羅德與施瓦茨設計的定制化 10 位模數轉換器，分辨率提升到傳統 8 位模數轉換器的 4 倍。分辨率越高，波形越清晰，進而顯示更多在其他情況下可能忽略的信號細節。比如在測量開關電源的特性時， 在單次捕獲中，需要同時測量開關設備開啟和關斷時的電壓。
分段存儲
100 Msample(標配);200 Msample(交織模式)
R&S®RTA4000 提供的存儲深度：每個信道的存儲深度達到 100 Msample，在交織模式下存儲深度可達 200 Msample。這是同類示波器的十倍。用戶甚至可以在高采樣率下捕獲更長的采集序列，以便獲得更詳細的分析結果，例如分析開關電源的瞬態響應。
在全帶寬下采集時間更長
分段存儲：1000 Msample，帶歷史功能
R&S®RTA-K15 選件帶有深存儲、分段存儲功能，能分析較長觀測時間的信號序列。可以在幾秒或幾分鐘內捕獲有通信間隔的協議信號(例如 I2C 或 SPI)。由于分段長度可調，因此 1000 Msample 的存儲深度能得到好的利用。在歷史模式下，可以調用 1000 Msample 大分段存儲中的所有采集波形并進行分析。
使用 MSO 選件進行邏輯分析
16 個附加數字信道
使用 R&S®RTA-B1 選件，每臺 R&S®RTA4000 都可以升級為具有 16 個附加數字信道、直觀易用的 MSO。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。例如，可以使用光標測量很方便地確定模數轉換器輸入輸出之間的延遲。
波形發生器和碼型發生器
生成模擬和數字激勵
R&S®RTA-B6 波形發生器和碼型發生器的數據傳輸率高達 50 Mbit/s，適用于教育領域以及開發硬件原型。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出任意波形以及 4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制?？墒褂妙A(yù)定義碼型，比如 I2C、SPI、UART 以及 CAN/LIN。
數字電壓表
測量并顯示電勢
R&S®RTA4000 在每個信道上設有三位電壓表 (DVM) 和六位頻率計，可實現同步測量。標配測量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。
頻率分析模式
有些故障難以察覺，這通常是因?yàn)闀r(shí)間和頻率信號之間的相互作用。只要按下按鈕，輸入中心頻率和頻率范圍，即可激活 R&SRTA4000 的 FFT 功能。R&S®RTA4000 示波器具有強大的 FFT 功能，可分析長達 128 kpoints 的信號。其他實用功能包括光標測量和頻域自動設置。
模板測試模式
模板測試能快速顯示特定信號是否在規定的容差范圍內。模板使用合格/不合格評估的統計數據，評估被測設備的質量和穩定性， 并且快速確定信號異常和非預期結果。當模板被違規時，測量停止。R&S®RTA4000 的 AUX-OUT 連接器將在每次模板違規時生成一次脈沖輸出。此脈沖輸出可用于觸發測量設置中的操作。
電源應用的理想之選
分辨率高達 10 位，輕松查看電源信號細節
在電源測量中，高動態信號的微小細節也至關重要。比如驗證 MOSFET 的 RDS(on)。R&S®RTA4000 示波器具備出色的 ADC 分辨率，高可將垂直分辨率提升至 10 位。以前無法查看的信號細節變得可見，并且可測量。因此在驗證 RDS(on)時，可以在開關關閉的狀態下測量漏源極電壓的斜率。
