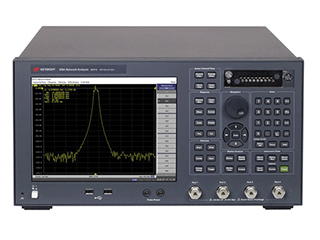

射頻網絡分析儀E5071C
keysight E5071C射頻網絡分析儀，是是德科技公司生產的一款專用于射頻網絡分析儀的產品。E5071C 網絡分析儀具有同類產品中MAX的射頻性能和快的速度，并具有寬頻率范圍和全面的功能。它是制造和研發工程師們測試頻率范圍在 20 GHz 以內的射頻元器件和電路的理想解決方案。
主要技術指標
頻率范圍：300 kHz至8.5GHz
在測試端口處保持125 dB動態范圍（典型值）
寬動態范圍：在測試端口上的動態范圍> 123 dB（典型值）
極快的測量速度：39 ms（進行完全雙端口校準，掃描1601點時）
低跡線噪聲：0.004 dB rms（70 kHz IFBW時）
集成的2和4端口，帶有平衡測量能力
提供頻率選件：從9 kHz/100 kHz（帶有偏置T型接頭）到4.5 GHz/8.5 GHz
掃描速度：9.6微秒/點
跡線噪聲：0.001 dB rms
集成的2、3和4端口，帶有平衡測量能力
夾具嵌入/反嵌和端口特性阻抗轉換
用于變頻設備的頻率偏置模式
內置Visual Basic . for Applications（VBA）
測量向?qū)е周浖1]
射頻網絡分析儀E5071C技術指標
寬動態范圍：測試端口上的動態范圍 > 123 dB（典型值）
極快的測量速度：41 ms，進行全雙端口校準，掃描 1601 點時
極低的跡線噪聲：0.004 dB rms，70 kHz IFBW 時
射頻網絡分析儀E5071C特性
內置 Visual Basic for Applications（VBA）
強大的分析和誤差校正功能
隨時升級所有可用的 ENA 選件
射頻網絡分析儀E5071C選件配置
E5071C—240 雙端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—245 雙端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—440 4端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—445 4端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—280 雙端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—285 雙端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—480 4端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—485 4端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—008 頻率偏置模式
E5071C—010 時域分析能力
E5071C—790 測量向?qū)е周浖?br />
E5071C—1E5 高穩定度時基
